ИСТОЧНИКИ АВТОНОМНОГО ЭНЕРГООБЕСПЕЧЕНИЯ ЭВОГРЕСС НА БАЗЕ СВОБОДНОПОРШНЕВОГО ДВИГАТЕЛЯ
ООО НАУКА-ЭНЕРГОТЕХ
Дочернее общество НПО НАУКА

Участник ИНТЦ МГУ «Воробьевы горы»

Участник Технологической платформы РФ Экологически чистая тепловая энергетика высокой эффективности

Собственное проектно-конструкторское бюро и производственные мощности

Существенный научно-технический потенциал компании составляют сотрудники, имеющие многолетний опыт в проектировании и создании энергетических установок и энергоцентров на их основе

Продукция компании сертифицирована в системе Интергазсерт , включена в единый реестр МТР, рекомендованных к применению на объектах ПАО Газпром, реестр инновационной продукции ПАО Газпром

На продукцию получен сертификат инновационности Наносертифика — инновации РОСС RU.И750.16НЖ06

Получен сертификат по форме СТ‑1, подтверждающий российское происхождение продукции с долей применения отечественных комплектующих свыше 80%

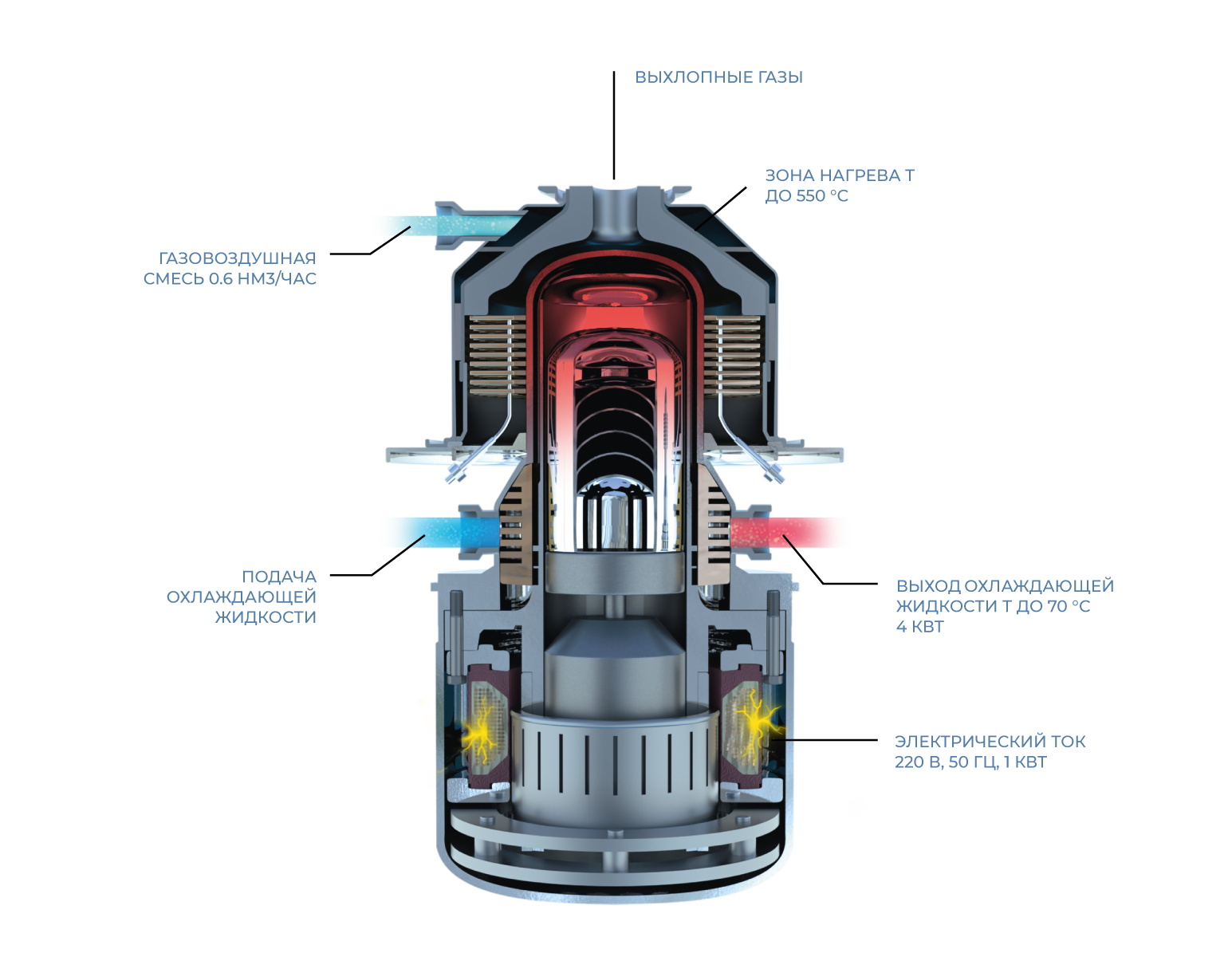

СВОБОДНОПОРШНЕВОЙ ДВИГАТЕЛЬ
Полностью герметичная тепловая машина, работа которой основана на подводе внешнего тепла к зоне нагрева и отвода тепла из зоны охлаждения. Работа генератора совершается при циклическом линейном движении поршня из области с высоким давлением в область с низким давлением.

Цикличность движений поршня задается за счет соосного с ним вытеснителя, который периодически перемещает рабочее тело (гелий) из зоны нагрева в зону охлаждения и обратно.

Свободнопоршневой двигатель является полностью необслуживаемым устройством в течение всего срока службы, в котором, благодаря наличию газодинамических опор, отсутствует механическое трение движущихся частей, что в свою очередь исключает необходимость применения системы смазки.

Тепло к двигателю подводится от внешней горелки, работающей от газа низкого давления.

Ресурсные показатели двигателя не зависят от степени его нагрузки и количества циклов старт-стоп.

ИСТОЧНИКИ АВТОНОМНОГО
ЭНЕРГООБЕСПЕЧЕНИЯ ЭВОГРЕСС
Источник автономного энергообеспечения ЭВОГРЕСС во всепогодном антивандальном исполнении для основного электро- и теплоснабжения объектов с постоянным электропотреблением от 1 до 10 кВт (кратковременная перегрузочная способность от 3-х до 30 кВт). В штатной комплектации реализована возможность подключения и работы ВИЭ в приоритетном режиме, а также предусмотрена инверторно-накопительная система для гарантированного обеспечения кратковременного пикового энергоснабжения

В штатной конфигурации реализован отдельный контур выдачи тепла потребителю от контура охлаждения двигателей. В целях достижения большей эффективности системы реализован алгоритм оптимизации работы двигателей в зависимости от требуемой постоянной мощности (глубина регулирования нагрузки от 10 до 100%).

НАЗНАЧЕНИЕ:
Генерация тепловой и электрической энергии на объектах добычи, транспорта, распределения и переработки углеводородов предприятий топливно-энергетического комплекса с энергопотреблением до 30 кВт.
ОБЪЕКТЫ ПРИМЕНЕНИЯ:
Кусты газовых скважин

Системы автоматизированной добычи газа

Системы механизированной добычи газа (концентрические лифтовые колонны);

Крановые узлы

Радиорелейные станции связи

Объекты телемеханики

Системы мониторинга и диагностики газотранспортных систем

Станции катодной защиты

Узлы предварительной подготовки газа

Автономные газораспределительные станции

И прочие объекты газового хозяйства с постоянным электропотреблением до 10 кВт

ЭВОГРЕСС 0.5
Автономная энергоустановка полной заводской готовности в антивандальном термоизолированном шкафном исполнении.

Полезная электрическая мощность: до 500 Вт.
Пиковая электрическая мощность: до 1500 Вт.
Габаритные размеры не более (ДхШхВ), мм: 1365х850х2600
Топливо: природный газ, СПБТ

ОБЪЕКТЫ ПРИМЕНЕНИЯ:

Газорегуляторные пункты (ГРП)

Средства электрохимзащиты (ЭХЗ)

Крановые узлы (КУ)

Газоанализоторы в местах перехода через дороги и водные преграды

Пункты видео и метео наблюдения

В разработке (НИОКР). Пилотирование проекта – Вывод на рынок – 2027 год
ЭВОГРЕСС 0.5 EX
Автономная энергоустановка полной заводской готовности в антивандальном термоизолированном взрывозащищенном шкафном исполнении — для размещения во взрывоопасных зонах.

Полезная электрическая мощность: до 500 Вт.
Пиковая электрическая мощность: до 1500 Вт.
Габаритные размеры не более (ДхШхВ), мм: 1080х800х2500
Топливо: природный газ, СПБТ

ОБЪЕКТЫ ПРИМЕНЕНИЯ:

Морские добывающие нефтегазовые платформы

Кусты газовых скважин (КГС)

Газорегуляторные пункты (ГРП)

Средства электрохимзащиты (ЭХЗ)

Крановые узлы (КУ)

Газоанализоторы в местах перехода через дороги и водные преграды

Пункты видео и метео наблюдения

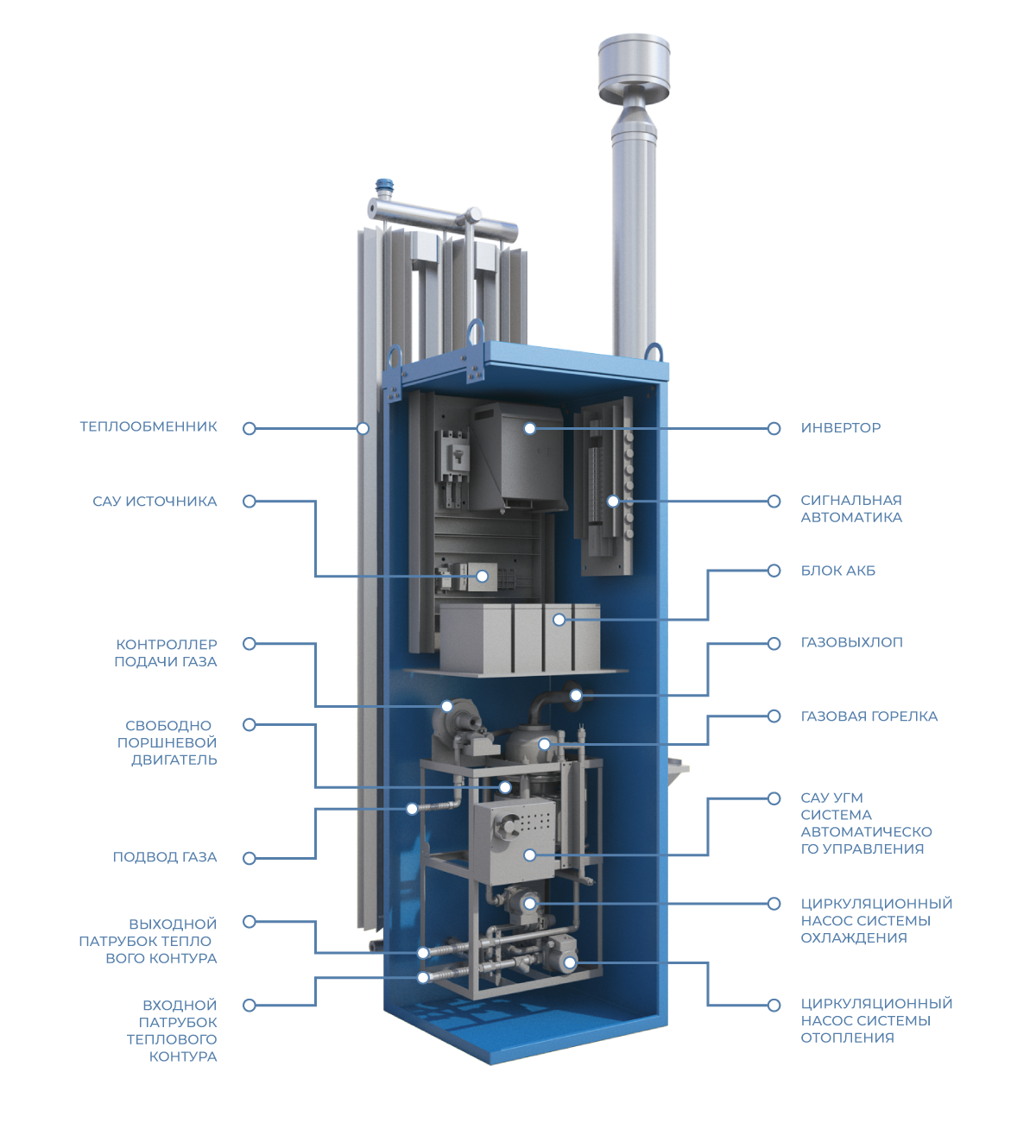

ЭВОГРЕСС 1.0
Когенерационная автономная энергоустановка полной заводской готовности в антивандальном термоизолированном шкафном исполнении.

Полезная электрическая мощность: до 750 Вт.
Пиковая электрическая мощность: до 3000 Вт.
Габаритные размеры (ДхШхВ), мм: 1130х1190х3450
Установочный размер (ДхШ), мм: 700х700
Топливо: природный газ, СПБТ

ОБЪЕКТЫ ПРИМЕНЕНИЯ:

Контрольные пункты телемеханики (КПТМ)

Средства электрохимзащиты (ЭХЗ)

Промежуточные релейные станции (ПРС)

Радиорелейная станция (РРС)

Крановые узлы (КУ)

Концентрические лифтовые колонны

Газоанализоторы в местах перехода через дороги и водные преграды

Базовые станции сотовой связи

Гибридные энергоцентры на базе ВИЭ, в качестве вспомогательного источника питания

ЭВОГРЕСС 2.0 | 3.0
Когенерационная автономная энергоустановка полной заводской готовности
в блочно-модульном исполнении.

Полезная электрическая мощность: от 1,5 кВт до 2,5 кВт.
Пиковая электрическая мощность: от 4,5 кВт до 7,5 кВт.
Габаритные размеры не более (ДхШхВ), мм: 2624х2190х2600
Топливо: природный газ, СПБТ

ОБЪЕКТЫ ПРИМЕНЕНИЯ:

Газораспределительные станции (ГРС)

Контрольные пункты телемеханики (КПТМ)

Дома линейного обходчика/опорные пункты (ДЛО)

Средства электрохимзащиты (ЭХЗ)

Газоизмерительные станции (ГИС)

Промежуточные релейные станции (ПРС)

Крановые узлы (КУ)

Модули автоматизированной технологической обвязки скважин

Концентрические лифтовые колонны

Базовые станции сотовой связи

Интеллектуальные электрические сети локальных объектов (консолидация и управление различными источниками генерации, включая ВИЭ)
ЭВОГРЕСС 3.0 | 4.0 | 5.0 | 6.0
Когенерационная автономная энергоустановка полной заводской готовности в блочно-модульном исполнении.

Полезная электрическая мощность: от 2,5 кВт до 5 кВт.
Пиковая электрическая мощность: от 9 кВт до 12 кВт.
Габаритные размеры не более (ДхШхВ), мм: 1990х2180х5850
Установки транспортируются в горизонтальном положении в собранном виде.
Топливо: природный газ, СПБТ

По своим техническим характеристикам и габаритно-присоединительным
размерам является полным аналогом преобразователя энергии (паротурбогенератора замкнутого цикла) производства ORMAT INDUSTRIES LTD.

ОБЪЕКТЫ ПРИМЕНЕНИЯ:

Газораспределительные станции (ГРС)

Контрольные пункты телемеханики (КПТМ)

Дома линейного обходчика/опорные пункты (ДЛО)

Средства электрохимзащиты (ЭХЗ)

Газоизмерительные станции (ГИС)

Промежуточные релейные станции (ПРС)

Крановые узлы (КУ)

Модули автоматизированной технологической обвязки скважин

Концентрические лифтовые колонны

Базовые станции сотовой связи

Интеллектуальные электрические сети локальных объектов (консолидация и управление различными источниками генерации, включая ВИЭ)
ЭВОГРЕСС 7.0 | 8.0 | 9.0 | 10.0
Когенерационная автономная энергоустановка полной заводской готовности в блочно-
модульном исполнении.

Полезная электрическая мощность: от 6 кВт до 9 кВт.
Топливо: природный газ, СПБТ.

В зависимости от применяемого инвертора источники имеют возможность покрывать
кратковременные пиковые нагрузки до 30 кВт.

Является проектно-компонентным изделием. Состав изделий, технические характеристики,
включая габаритные размеры, определяются исходя из технических требований Заказчика.

ОБЪЕКТЫ ПРИМЕНЕНИЯ:

Газораспределительные станции (ГРС)

Контрольные пункты телемеханики (КПТМ)

Дома линейного обходчика/опорные пункты (ДЛО)

Средства электрохимзащиты (ЭХЗ)

Газоизмерительные станции (ГИС)

Промежуточные релейные станции (ПРС)

Крановые узлы (КУ)

Модули автоматизированной технологической обвязки скважин

Базовые станции сотовой связи

Интеллектуальные электрические сети локальных объектов (консолидация и управление различными источниками генерации, включая ВИЭ)

АВТОНОМНЫЕ РЕШЕНИЯ ДЛЯ ОБЪЕКТОВ ДОБЫЧИ
Автономные системы управления скважиной (кустом газовых скважин КГС) предназначены для выполнения широкого диапазона функций с учетом любых условий эксплуатации, включая газоконденсатные месторождения с повышенным содержанием сероводорода и углекислого газа, на газовых месторождениях в суровых природных условиях Крайнего Севера.

Автономный контролируемый пункт системы телемеханики (АКПСТ) предназначен для контроля и управления удаленными технологическими объектами в местах отсутствия внешнего (сетевого) электроснабжения.

Источник ЭВОГРЕСС, включая аккумуляторные батареи, а также оборудование управления, связи, прочее технологическое оборудование находятся внутри единого отапливаемого блок-бокса.

ПРЕИМУЩЕСТВА ДАННОГО ТИПА АКПСТ:

Экономия на кап.строительстве из-за отсутствия необходимости прокладывания ЛЭП, более простой монтаж.

Экономия на операционных затратах из-за применения безлюдных технологий .

Повышенная выходная мощность для энергоснабжения дополнительных систем (контроль коррозии, мониторинг скважин, датчики песка, ГФУ и т.п.).

БЛОК ПОДГОТОВКИ ГАЗА НА ОБЪЕКТАХ ДОБЫЧИ
ФИЛЬТР-СЕПАРАТОР ТОПЛИВНОГО ГАЗА

Основные параметры:
Сепаратор — гравитационного типа

Описание работы узла отбора.
После открытия крана шарового КШ газ поднимается по соединительному трубопроводу (57х6) со скоростью 0,007 м/с, вверх по корпусу узла отбора со скоростью 0,0004 м/с. Под действием гравитационных сил более тяжелые частички жидкости и примесей опускаются в нижнюю часть узла отбора и по подводящему трубопроводу возвращаются в трубопровод коллектора кустов газовых скважин. Фильтрующий элемент установленный в узле отбора обеспечивает дополнительную очистку газа от жидкой фазы.

БЛОК РЕДУЦИРОВАНИЯ ГАЗА (БРГ)

Основные параметры:
Давление газа на входе: до 25МПа
Давление газа на выходе: 3кПа
Расход газа: от 0.6 нм3/ч до 7,2 нм3/ч
Температура окр.среды: до минус 60 С
Обогрев (электрический + теплоноситель от генератора)

ИСТОЧНИК ЭВОГРЕСС
КОМПЛЕКС ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ ЭВОГРЕСС-БКУ
Обеспечение электрохимической защиты, связи и телемеханики участков магистрального газопровода в местах отсутствия электроснабжения от линий электропередач.

КОМПЛЕКТНОСТЬ:

Блок-модуль

Технологическое оборудование (станция катодной защиты, оборудование связи, телемеханики и т.п.) в соответствии с опросным листом Заказчика

Источник автономного энергообеспечения ЭВОГРЕСС

Устройство подготовки топливного газа

Блок управления

Устройство передачи данных и дистанционного управления

Комплекс инженерно-технических средств сигнализации

Комплекс ЭВОГРЕСС-БКУ размещен во всепогодном блок-модуле, оборудованным светодиодным освещением, приточно-вытяжной вентиляцией, охранно-пожарной сигнализацией, системой контроля загазованности, жидкостным отоплением от системы утилизации тепла источника автономного энергообеспечения, а также иными системами в соответствии с опросным листом, утвержденным Заказчиком.

ПЕРСПЕКТИВНЫЕ РАЗРАБОТКИ

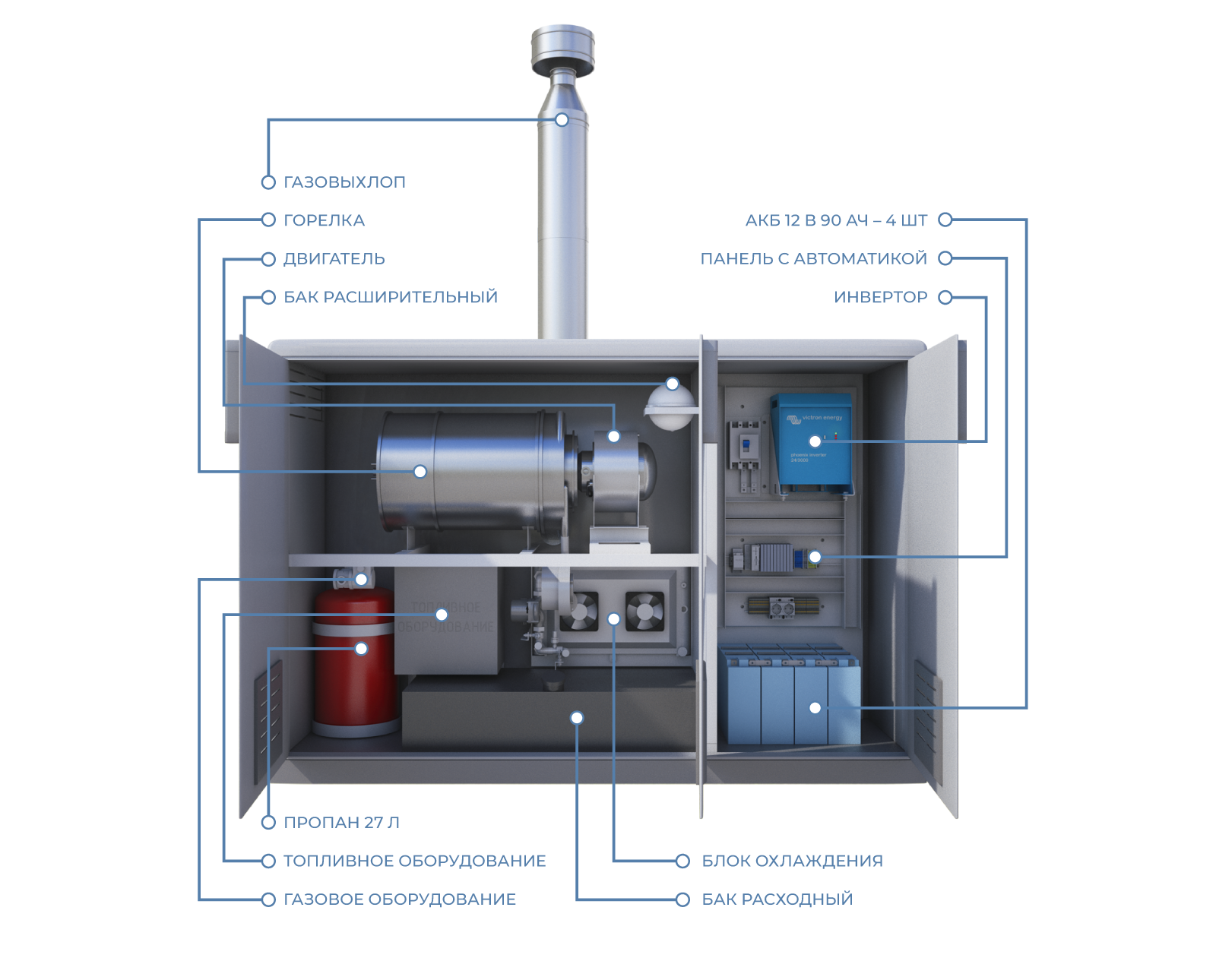

ИСТОЧНИК АВТОНОМНОГО ЭНЕРГООБЕСПЕЧЕНИЯ, РАБОТАЮЩИЙ НА СЛОЖНЫХ ВИДАХ ТОПЛИВА
Источник ЭВОГРЕСС-НЕФТЬ 1.0 полной заводской готовности предназначен для использования как самостоятельно, так и в составе блочно-комплектных технологических систем.

Источник оснащен системой газового предпускового подогрева сложных видов жидкого топлива (газовый подогрев работает только при первоначальном включении источника). В процессе штатной работы подогрев топлива осуществляется от вихревой горелки. Источник оснащен инверторно-накопительным блоком, предназначенным для увеличения кратковременной электрической мощности источника до 5–8 кВт. Система жидкостного охлаждения оснащена независимым контуром отопления, предназначенного для передачи тепловой энергии потребителю.

В состав источника входит топливный бак объемом 70 литров. При этом возможно использование независимого топливного бака для увеличения периодичности заправки топливом.

В базовой конфигурации источника реализован алгоритм подключения ВИЭ, работающих в приоритетном режиме.
ПЕРСПЕКТИВНЫЕ РАЗРАБОТКИ

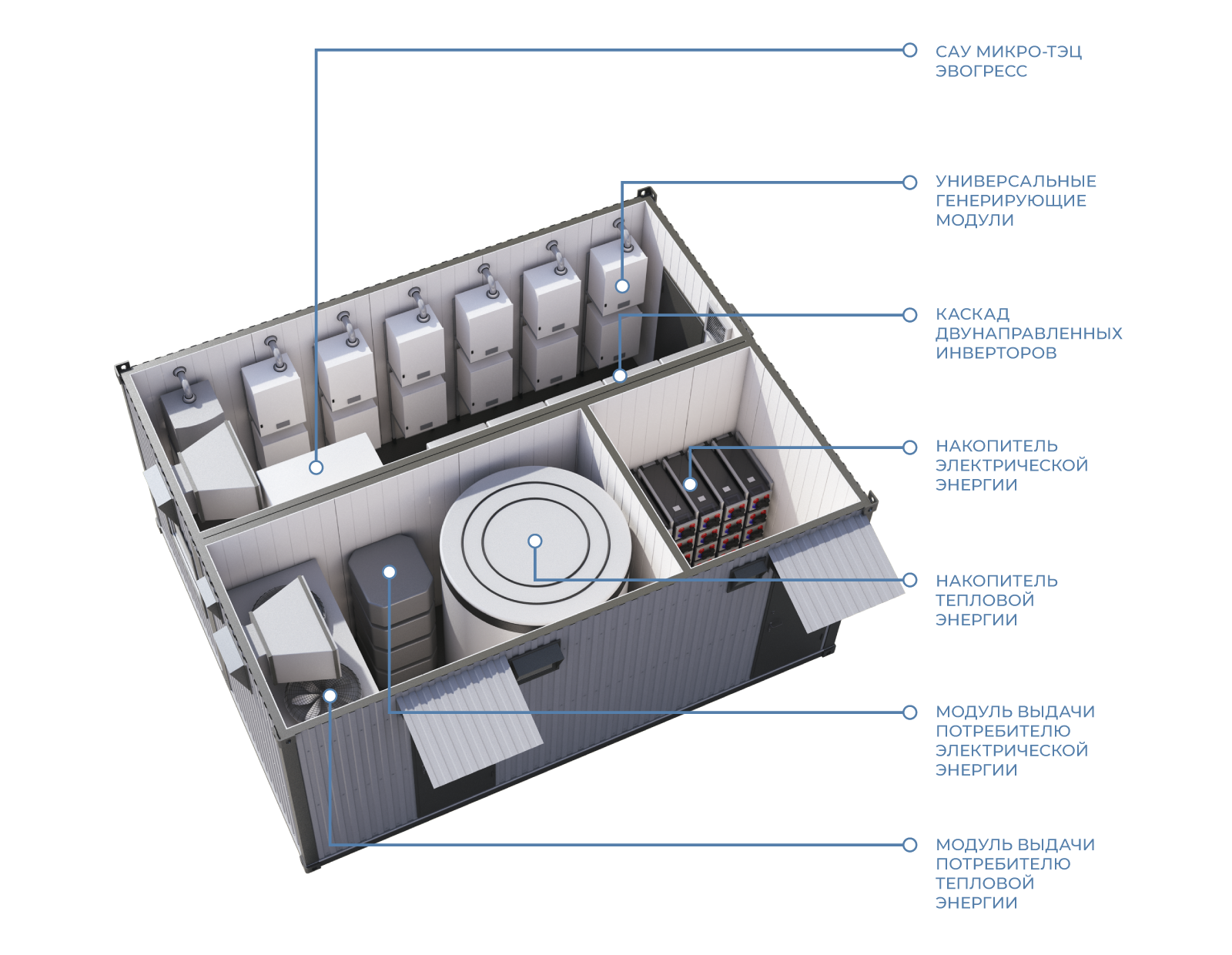

МИКРО-ТЭЦ ЭВОГРЕСС
Модульная микро-теплоэлектростанция ЭВОГРЕСС на газовом топливе для постоянного энергообеспечения (электричество + тепло) малоэтажных или сблокированных жилых домов, социальных и спортивных объектов, нескольких индивидуальных домов размещается в непосредственной близости от энергоснабжаемого объекта.

В микро-ТЭЦ производится генерация и выдача потребителям электрической и тепловой энергии в объеме необходимом для гарантированного энергообеспечения объекта.

Пиковое энергоснабжение осуществляется благодаря расположенным в микро-ТЭЦ электрическим и тепловым накопителям.

ПЕРСПЕКТИВНЫЕ РАЗРАБОТКИ

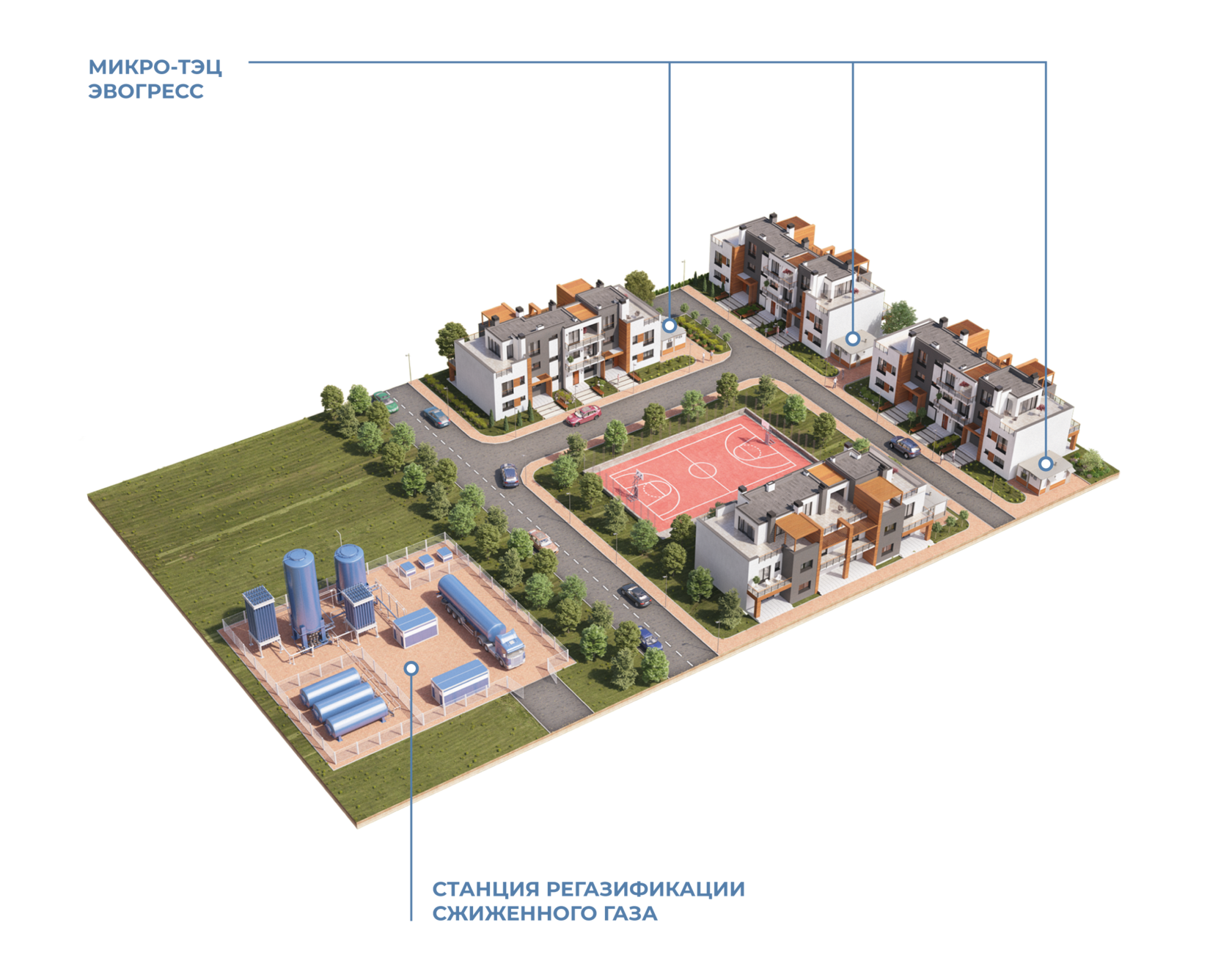

КАСКАД МИКРО-ТЭЦ ЭВОГРЕСС
Технология построения постоянного автономного энергообеспечения изолированных от центральных сетей районов с использованием каскада микро-ТЭЦ ЭВОГРЕСС актуальна и может найти свое применение в проектах газификации удаленных населенных пунктов в регионах РФ в т. ч. с использованием технологии мобильный (автономный) газопровод с использованием сжиженного или компримированного природного газа (СПГ/КПГ).

ПЕРСПЕКТИВНЫЕ РАЗРАБОТКИ
ИНТЕГРИРОВАННЫЕ РЕШЕНИЯ АВТОНОМНОГО ЭНЕРГООБЕСПЕЧЕНИЯ С ПРИМЕНЕНИЕМ МОБИЛЬНЫХ СИСТЕМ ДОСТАВКИ И ХРАНЕНИЯ МЕСТНЫХ ВИДОВ ТОПЛИВА В Т. Ч. МЕТАЛЛОКОМПОЗИТНЫХ БАЛЛОНОВ ВЫСОКОГО ДАВЛЕНИЯ
Комплекс технологического оборудования, состоящий из мобильной системы доставки и хранения местных видов топлива и интегрированного источника энергообеспечения ЭВОГРЕСС предназначен для обеспечения бесперебойной работы объектов телекоммуникационной (базовые станции связи), дорожно-транспортной (автономные посты связи и обогрева, освещение дорожных объектов на трассах Федерального значения и т. п.), навигационной (авиационные и морские навигационные комплексы), метеорологической (метеостанции и станции раннего предупреждения ЧС) инфраструктуры, а также прочих инфраструктурных объектов, требующих непрерывной работы в автономном режиме.

Комплекс технологического оборудования с интегрированным источником энергообеспечения ЭВОГРЕСС способен работать на доступных местных видах топлива (компримированный природный газ, сжиженный природный газ, дизельное топливо и т. п.), имеющих длительный интервал между заправками.
